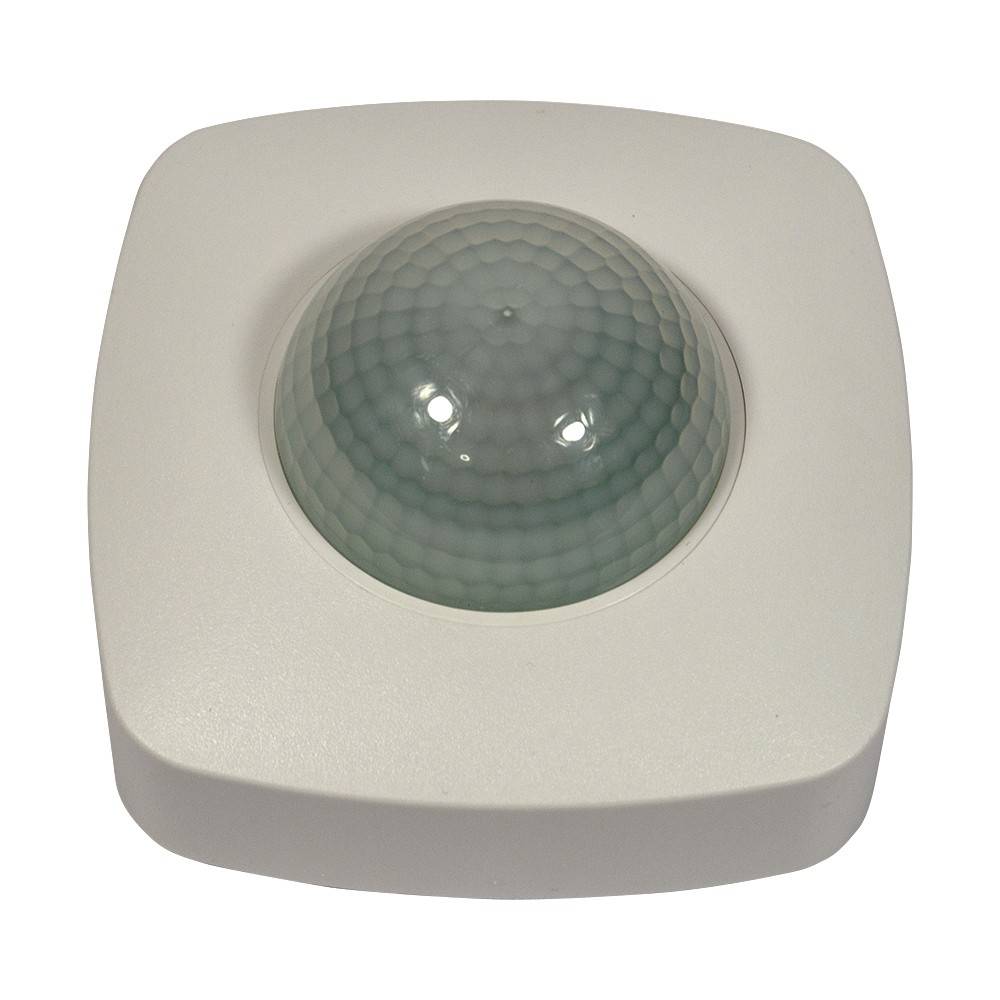

Sensor de presencia PIR estanco de superficie 360º IP54

Sensor de presencia PIR estanco de superficie IP54

El sensor de presencia y luminosidad es el dispositivo perfecto para la correcta gestión energética de las instalaciones lumínicas, ya que se puede controlar el encendido y apagado con su debida configuración previa. Su alta resolución y precisión permiten detectar movimientos mínimos, por lo que el sensor de presencia es el elemento ideal en aquellas zonas donde los movimientos son reducidos pero es necesario mantener la luz encendida, como en oficinas, aulas de escuela, baños, bibliotecas, etc.

Principales funciones del sensor de presencia estanco de superficie

El sensor de presencia detecta día y noche: El usuario podrá ajustar la operativa del sensor para cada tipo de iluminación ambiental. Si ajustamos la función LUX hacia el sol (modo día), trabajará tanto de día como de noche. Si, por el contrario, ajustamos hacia la luna (modo noche), trabajará solo de noche. El grado de sensibilidad dependerá de la regulación de la función LUX, siendo 10 lux el mínimo en modo noche y 2000 lux el máximo en modo día.

La duración del tiempo en la que el sensor mantiene la luz encendida puede ajustarse con la ruleta TIME. Si se sitúa al máximo, el sensor activará el interruptor y la luz permanecerá encendida durante aprox 10 minutos después de detectar presencia por última vez. Si se sitúa al mínimo, la luz se apagará transcurridos 10 segundos aprox.

La función SENS nos permite ajustar la sensibilidad con respecto a la distancia de detección, siendo 25 metros el máximo, y 2 metros el mínimo. Esto lo convierte en la solución ideal en salas grandes, pudiendo gestionar la iluminación de forma automática en espacios de más de 100 metros cuadrados en condiciones normales de temperatura (alrededor de los 25ºC).

Su diseño estanco con grado de protección IP54 permiten su instalación en exteriores y zonas húmedas, por lo que también es aplicable para iluminar porches, entradas de vivienda, patios y jardines.

Diferencias entre un sensor de presencia y un sensor de movimiento

Los sensores de movimiento activan el interruptor cuando se detecta un movimiento dentro de la zona seleccionada de detección y los niveles de luz ambiental caen por debajo del umbral seleccionado con la función LUX. Transcurrido el tiempo, el interruptor se desconecta y las luces se apagan.

Por el contrario, los sensores de presencia son mucho más sensibles y precisos. Mientras que un sensor de movimiento detecta una persona caminando, el movimiento de un brazo, etc., un sensor de presencia es capaz de detectar el movimiento de un dedo, un folio, un movimiento de cabeza, etc.

Si deseas instalar un detector en una zona sedentaria, como pueden ser oficinas, aulas de escuela o bibliotecas, donde no se producen grandes movimientos durante largos espacios de tiempo pero que requieren de iluminación constante sin cortes, la solución perfecta es la instalación de un sensor de presencia. Si por el contrario instalas un sensor de movimiento, para lograr esa funcionalidad se debería configurar la función tiempo al máximo, con el fin de esperar que dentro de ese espacio de tiempo se produzcan movimientos detectables. Eso reduciría la eficiencia y la finalidad del sensor.

Instalación del sensor de presencia estanco de superficie

El montaje es muy sencillo:

• Desconecta el suministro eléctrico de la línea para evitar accidentes.
• Extrae la carcasa frontal presionando ligeramente el sensor hacia atrás. Quedará al descubierto el panel de configuración.
• Programa de acuerdo con tus necesidades las funciones TIEMPO, LUX y SENS

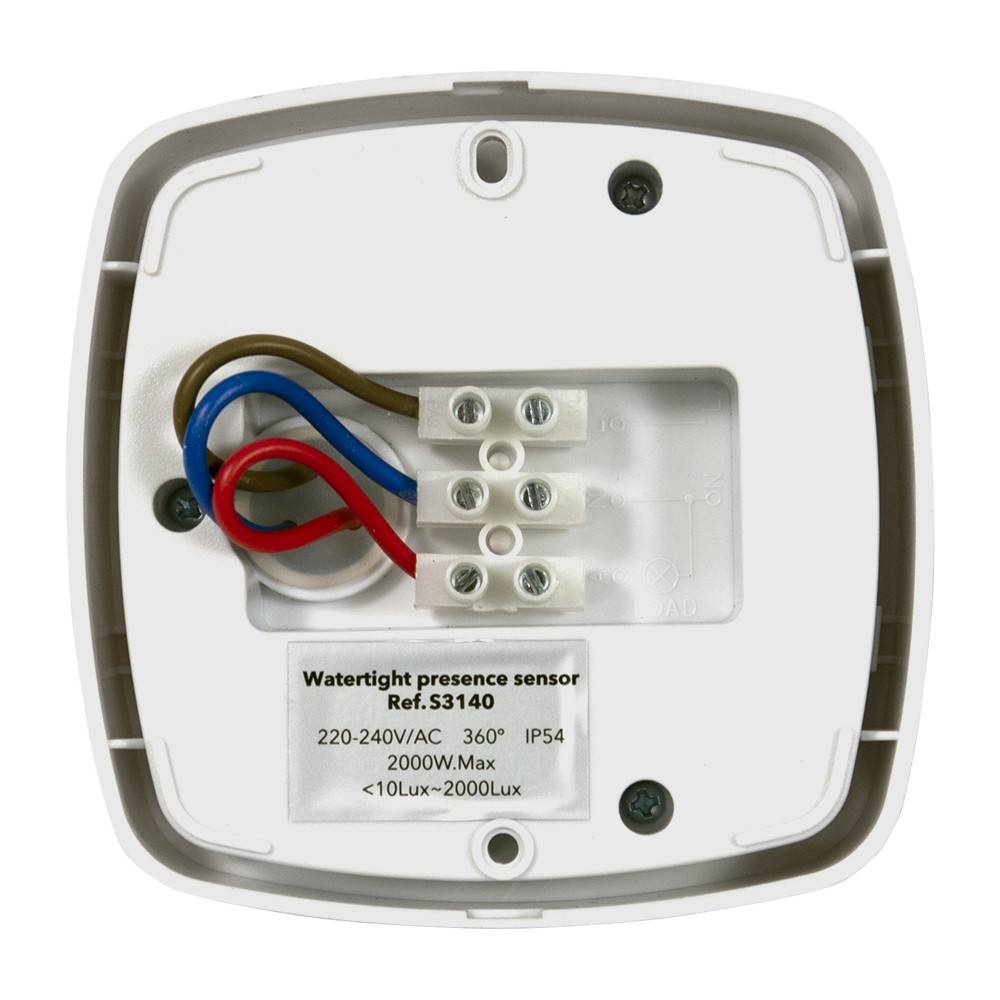

• Conecta el suministro eléctrico a la regleta de la parte posterior, siguiendo las indicaciones del esquema eléctrico.
• Si deseas montar el sensor de presencia en ambientes húmedos o en el exterior, deberás proteger adecuadamente la regleta de conexión. Te recomendamos los productos RAYTECH, cajas de conexiones estancas protegidas con gel.
• Atornilla el sensor contra la pared con los elementos de fijación incluidos en la caja.
• Coloca la carcasa frontal y el producto estará preparado para funcionar.

Características técnicas del sensor de presencia

• Alimentación: 220-240V-AC
• Frecuencia: 50Hz
• Luz ambiental: desde 10 a 2000 LUX (ajustable)
• Tiempo de actuación: mínimo 10 segundos (+/-3 seg.) máximo 10 minutos (+/-3min)
• Carga máxima: 2000W/10A
• Distancia de detección: desde 2 a 25 metros máximo en condiciones normales de temperatura
• Rango de detección: 360º
• Temperatura de funcionamiento: de -20ºC a +40ºC con humedad relativa inferior al 93%
• Altura de instalación recomendada: desde 2,2 metros hasta 4 metros
• Consumo: <0,9W
• Velocidad de detección de movimiento: 0,6 hasta 1,5 metros/segundo.

Recomendaciones

• Pese a la sencillez de montaje del producto, recomendamos que éste sea instalado por un especialista, electricista o conocedor de instalaciones eléctricas y sus riesgos.
• Desconecte en todo momento el suministro eléctrico durante el montaje, desmontaje y manipulación o configuración del dispositivo.
• Asegúrese que el dispositivo recibe el voltaje correcto.
• Revise que la potencia conectada al circuito que controla el sensor no supera el máximo admitido.
• No instale ningún elemento frente o cerca del sensor que impida la correcta detección de movimiento.
• Revise que la temperatura ambiente del entorno no supera los 40ºC
• Revise que no hay elementos que varíen la temperatura bruscamente tales como aire acondicionado, calefacción, estufas, etc.
• Asegúrese de colocar el sensor dentro del rango de altura recomendado.
